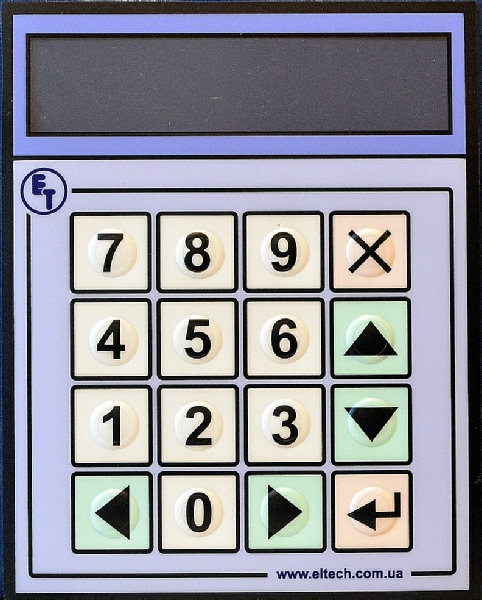

Жесткие самонесущие мембранные клавиатуры – это клавиатуры, реализуемые на базе коммутирующего слоя из фольгированного стеклотекстолита толщиной 1,5 мм и выше. При такой толщине диэлектрика эти клавиатуры могут служить не только по своему прямому назначению, как средство ввода информации, но и являться передней панелью прибора для размещения и крепления дополнительных элементов конструкции (индикаторов, плат контроллера клавиатуры, светодиодов и др.) При этом обеспечивается полная герметизация.

Тактильный эффект обеспечивается замыкающими закладными мембранами собственного производства из специальных нержавеющих сталей, надежно фиксирующихся в диэлектрике.

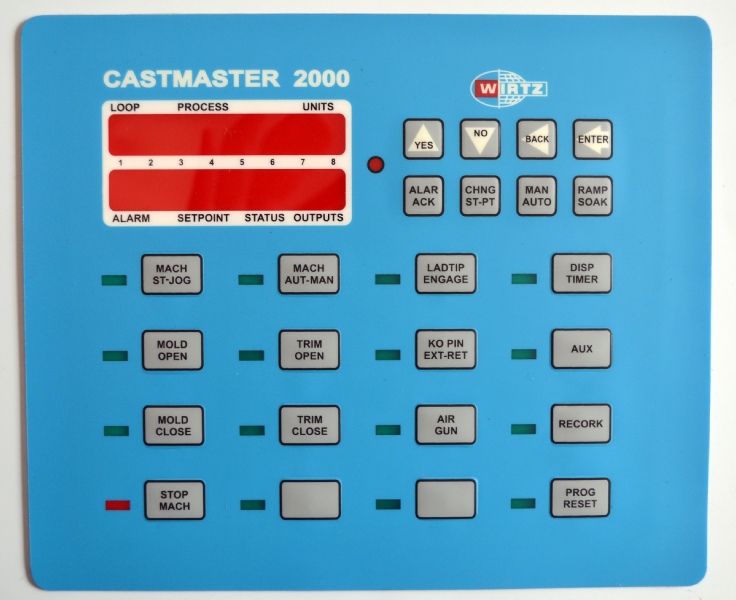

Внешний слой клавиатуры исполняется по технологии нанесения краски на внутреннюю поверхность пленки, что позволяет обеспечить неистираемость надписей и изображений в течение всего срока эксплуатации прибора, выдерживает воздействие агрессивных сред: кислот, щелочей, масел и растворителей.

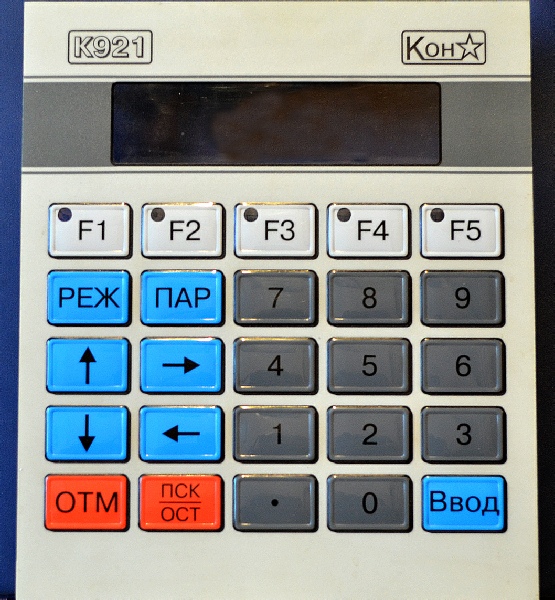

          По желанию Заказчика возможна формовка пленки в местах нахождения клавиш и светодиодов.

Клавиатуры данного вида позволяют реализовать некоторые дополнительные конструктивные возможности, которые недоступны при применении иных видов конструкций клавиатур, например:

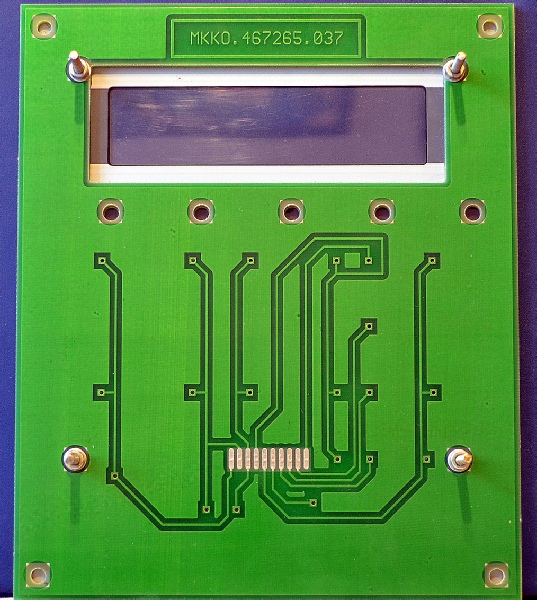

• Клавиатура позволяет размещать на ней с обратной стороны схемы и элементы поверхностного монтажа (контроллеры клавиатур, микросхемы, светодиоды и др.).
• Возможно создание многослойной клавиатуры с целью создания дополнительных проводных слоев (например, экранирующих).
• За счет крепежных элементов (втулок, шпилек) клавиатура может выступать несущим элементом конструкции для других узлов прибора (индикаторов, светодиодных матриц, плат контроллеров и др.)

Крепление клавиатуры к корпусу прибора осуществляется за счет крепежных элементов (гаек, втулок и т. п.), впрессованных в тело платы, или винтов с потайной головкой, закрепленных клеем в теле платы.

Другим видом крепления клавиатуры к прибору может быть изготовление крепежных отверстий по периметру клавиатуры, в том числе с зенковкой. Конкретный способ крепления определяет Заказчик.

Опыт работы предприятия говорит, что данный вид конструкции клавиатур зарекомендовал себя с наилучшей стороны, как наиболее надежный вариант реализации системы ввода информации. Именно данный вид клавиатур ведет себя наиболее безупречно при работе в широком диапазоне температур и является наиболее долговечным.

Мембранные клавиатуры

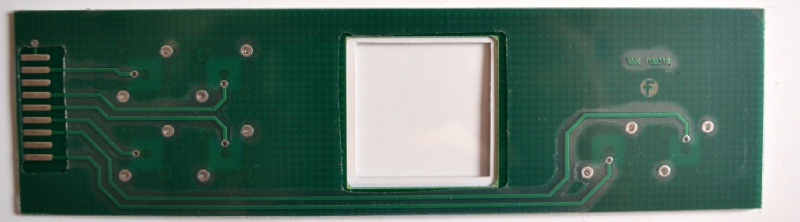

Самоклеющиеся мембранные клавиатуры-могут выполняться на тонком стеклотекстолите (толщиной менее 1 мм) и на основе гибких фольгированных диэлектриков.

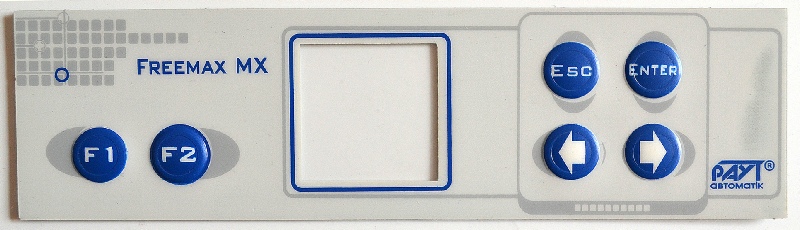

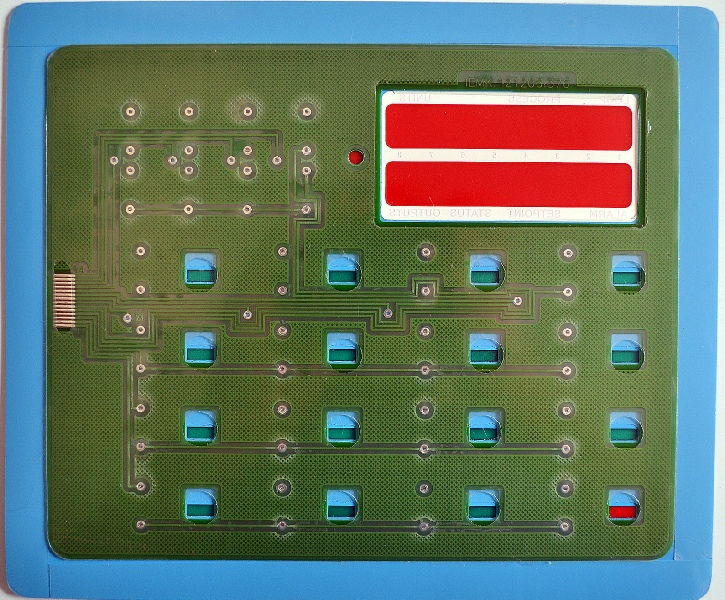

• Мембранные клавиатуры на тонких фольгированных стеклотекстолитах при небольшой толщине обладают всеми преимуществами клавиатур на жестких диэлектриках, исполняются на самоклеющейся основе и очень просты в установке. В клавиатурах данной конструкции возможно применение планарных светодиодов, обеспечение тактильного эффекта, формовки верхнего слоя под клавиши и светодиоды, а также возможность пайки обычных проводных шлейфов и разъемов поверхностного монтажа.
• Мембранные клавиатуры на основе фольгированных диэлектриков также позволяют установку коммутирующих мембран для создания тактильного эффекта. Тактильный эффект может создаваться и формовкой внешнего красочного слоя в местах нажатия клавиш. Эти клавиатуры имеют большойдиапазон рабочих температур и малое сопротивление токопроводящих дорожек. Они также очень просты в установке.
