Разработка и производство:
- Мембранных клавиатур
- Пленочных приборных панелей
- Трафаретная печать

Графика и шрифты

Цвета

Минимальная толщина свободных линий, мм

0,3

Цвета  любые по согласованию с Заказчиком.

Минимальная ширина зазоров, мм

0,3

Размеры и зазоры

Минимальная толщина обводки клавиш
(для клавиш с заливкой другим цветом), мм

0,6-0,8

Минимальный размер клавиш, мм

9*9

Точность расположения графических элементов
относительно нуля (левый нижний угол), мм

0,3

Минимальное расстояние между клавишами, мм

2

Возможные шрифты любые векторные шрифты Windows

Минимальное расстояние от края клавиш до края клавиатуры, мм

5

Логотипы и фирменные знаки просим предоставлять только в векторной форме в Corel DRAW

Минимальное расстояние от края клавиш до края клавиатуры со стороны выхода шлейфа, мм

10

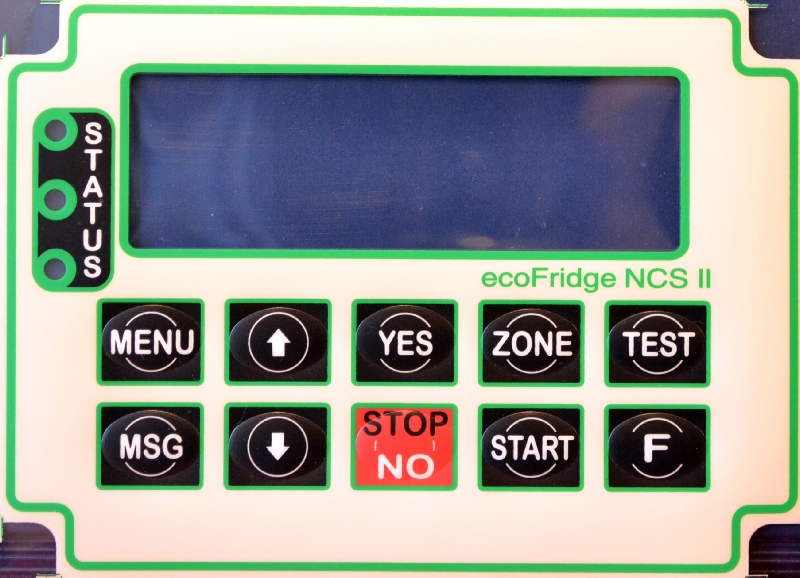

Окна под дисплеи и светодиоды

Электрическая схема и шлейфы

Минимальный диаметр прозрачного окна для светодиодов, мм

1,5

Минимальное расстояние места выхода шлейфа
от края клавиши, мм

5

Минимальное расстояние от края прозрачного окна до края формовки в зоне нажатия клавиши, мм

4

По электрической схеме Заказчика подготовку производства печатных плат мы делаем сами.

Для увеличения угла видимости светодиодов лицевая пленка в местах расположения светодиодов может быть отформована для получения линзы, диаметр формовки, мм

6...8

По умолчанию шаг контактов шлейфа, мм

2,54

Минимальное расстояние от края формовки линзы до края формовки клавиши, мм

4

Возможен и другой шаг по заказу.

Окна под дисплеи и светодиоды могут быть тонированы
прозрачными зелеными или красными красками

В клавиатурах может быть реализована практически любая схема коммутации клавиш (все независимые, все на общем проводе, матрица, их комбинация).



Место выхода шлейфа согласовывается с Заказчиком, но не может выходить в месте расположения клавиш, окон под дисплеи и индикаторы

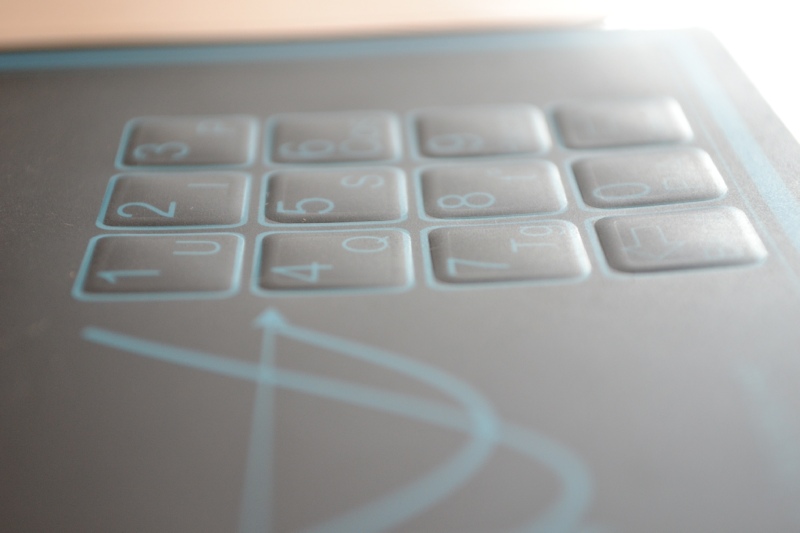

Формовка клавиш

Для клавиатур с тактильным эффектом возможна формовка клавиш любой формы. Однако, для удешевления подготовки производства мы предлагаем Заказчикам ряд имеющихся у нас в наличии формообразующих штампов.

Тактильный эффект

Тактильный эффект обеспечивает ощущение срабатывания клавиш и делает работу с клавиатурой более комфортной. Клавиши с тактильным эффектом имеют больший ход при нажатии и щелчок при срабатывании. Для достижения тактильного эффекта мы предлагаем две технологии, которые обеспечивают гарантированное срабатывание клавиш:





ПРОЕКТНЫЕ И ТЕХНОЛОГИЧЕСКИЕ  НОРМЫ
